ソレノイドに流れる電流をPWM波形で制御する装置です。電流を電圧値で指定します。
ソレノイドの電流を一定に保てるため電流-推力特性の計測などに最適です。
■概要
・電流値は、外部電圧値で制御します。
・ファンクションジェネレータなどを使用することで、
 電流スイープなどが簡単に行えます。
・Duty比は0〜100%の範囲で設定した電流値になるように
 自動調整を行います。
 よって、コイルの温度上昇に伴いコイル抵抗が増加しても、
 流れる電流値は変化しません。

項目 機 能
設定可能周波数200〜2kHz (アナログダイヤルつまみで調整)
制御電圧(外部電源電圧) 8〜16V
最大出力電流値 2.5A (平均値)
電流設定信号0〜2Vで 0〜2A出力
出力電流精度±0.005A
電流測定用抵抗値0.1Ω ±0.5%
出力信号シャント抵抗両端電圧(電流値確認用)、制御三角波(周波数確認用)
電源電圧AC100V

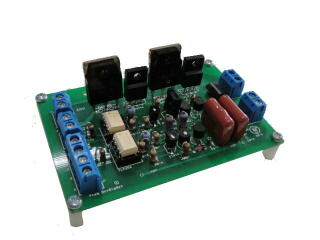

2電源ドライバ回路
2電源方式で制御するためのドライバです。ソレノイドの動作時のみに大電流を流し、推力保持のために電流値を下げる場合に使用します。ソレノイドの高速動作とコイルの発熱を抑えるのが目的です。
■概要 2電源ドライバ回路
・入力はフォトカプラで絶縁されています。

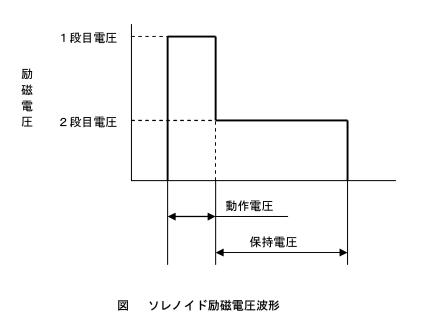

・下図、1段目電圧と2段目電圧は別々に入力します。
・動作電圧と保持電圧時間は別々のパルスで制御します。
2電源
項 目 仕 様
使用可能周波数 1kHz以内
制御電圧(外部電源電圧) 1段目電圧(動作電圧):60V,5A,50ms以内, Duty比50%以下で使用
2段目電圧(保持電圧):24V,2A以下で使用
駆動電圧 DC10V〜30, DC5V (回路用に2電源が必要です)
制御パルス 3.3V以上、IF=8〜15mA
寸法 W100mm × D55mm x H65mm (H方向については放熱器、スペーサ含む)

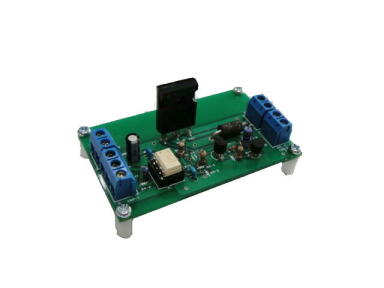

1電源ドライバ回路
ソレノイド用ドライバ回路です。
1電源ドライバ回路
項 目 仕 様
使用可能周波数 1kHz以内
制御電圧(外部電源電圧) 72V 2A以内
駆動電圧 DC10V〜30, DC5V (回路用に2電源が必要です)
制御パルス 3.3V以上、IF=8〜15mA
寸法 W80mm × D50mm x H65mm (H方向については放熱器、スペーサ含む)
※仕様は改良のため変更となる場合があります。
