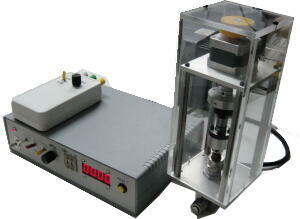

手動式バルブを精密制御するためのシステムです。
手動式バルブで流体流量を精密に制御したい場合などに最適です。
■特徴
・ステッピングモータを使用するので、バルブの開け閉めを
 精密に制御可能です。
・バルブを閉める場合は、トルクリミッターが働きますので
 閉めすぎることがありません。
・一定トルク値で閉めたところを0点にし、そこから
 ステッピングモータに送信したパルス数をカウントする方式で
 バルブ開け量をカウンタ値で定量的に知ることができます。
・開ける場合はクラッチ機構によりトルクリミッタは働かずに確実に
 開けることができます。
・開閉スピードは無段階に変更が可能です。
・ステッピングモータはマイコン制御なので、流量センサ値を
 取り込んで、それを出力に反映させることができます。



項目 機 能
ステッピングモータ※下記仕様はお客様のシステムに合わせて変更が可能です
1ステップ角度:0.9度、1回転400パルス
回転速度:1rpm〜30rpm
モータサイズ:トルクによる
トルク 閉めトルク:0.1N・m以上、0.1N・mステップで1N・mまで指定可能
開けトルク:閉めトルク以上
遠隔操作 ※遠隔操作内容は、制御装置の機能によります。
無線(Zigbee):最大8km程度まで可能
有線:ハンディタイプコントローラ使用、10m程度まで可能
入出力 AD入力:12bit, 0-5V入力
(流量センサの値を入力して流量一定制御などが可能です)
ディジタル入力:2
ディジタル出力:2
電源電圧AC100V

※仕様は改良のため変更となる場合があります。
